常德接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。

<常德>天正华意电气设备有限公司

常德接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。

#接地电阻常德#-品牌厂家

常德接地电阻测试仪报警功能设定在测试模式下，按AL键开启或关闭报警功能。在测试模式下，长按AL键3秒后进入设定报警临界值功能，此时位数字闪烁，先设置位，见图13、图14。按AL键切换高位到低位的数字，在当前位数字闪烁时按左右箭头键改变“0、1、…9”的数字，各位数字设置完毕后，按AL键3秒确认当前设定的报警临界值，设定成功即开启报警功能，然后自动回到测量模式。若负载大于报警临界值，仪表会闪烁显示报警符号，同时发出间歇“嘟--嘟--嘟--”声。 设定过程中，按POWER键可以退出报警临界值设定功能，返回测量状态，不改变之前的设定值。在数据查阅模式下，按MEM键退出数据查阅模式，才能进行报警临界值设定操作。8．报警临界值查看在测试模式下，按AL键3秒后进入查看报警临界值，其高位闪烁显示，每次查看的是上次设定的值。再按AL键3秒或POWER键退出查看，返回测量状态。如图15，上次设定的电阻报警临界值为20Ω。9．数据在数据查阅模式下，按MEM键＋POWER键，自动所有存储数据。数据完毕后显示见图12。数据后不能再恢复。

常德接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

<常德>天正华意电气设备有限公司 #接地电阻常德#-品牌厂家

常德接地电阻测试仪?工作场所必须使用绝缘材质的工作桌或工作台，操作人员和被测体的间不得使用任何金属。在设计工作场所时，不允许出现需要操作人员跨越待测物去操作测试仪器的现象。工作场所必须保持整齐、干净。不使用的仪器和测试线请放到固定位置，一定要让所有人员都能立即分辨出在测件、待测件和已测件。测试站及其周边不能含有可燃气体及腐蚀性气体，不能在易燃物质旁使用测试仪。?操作人员规定本系列测试仪的操作具有危险性，误操作时会造成人员的伤害，这种伤害甚至是有生命危险的，因此使用人员必须先经过培训，并严格遵守用户手册。1.3 操作规定本系列测试仪输出5kVAC高压，测试时必须注意以下事项和规定，否则将危及生命！?禁止操作禁止重复开关机，每次开关机应间隔30s以上。禁止擅自打开机壳，测试仪必须由经过培训合格的工程师或技术员维护。?测试中注意事项操作人员必须佩戴绝缘手套。如果暂时离开操作区域或并不马上进行测试，必须关断电源。测试过程中，禁止碰触仪器测试端和被测体，以免触电。操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时，请取下。非合格的操作人员和不相关的人员应远离高压测试区。必须将本测试仪的接地端子与大地可靠连接。只有在测试时才连接高压测试线，不用的时候请及时取下，取用测试线（钳）必须握在绝缘部分，禁止直接触摸高压输出端（钳）。万一发生异常，请立即按STOP键，停止测试，并关闭电源。?必须记着下列要点非合格的操作人员和不相关的人员应远离高压测试区。随时保持高压测试区在和有秩序的状态。在高压测试进行中不碰触测试对象或任何与被测物有连接的对象。万一发生任何问题，请立即关闭高压输出。在直流耐压测试后，必须先妥善放电，才能进行拆除测试线的工作。

<常德>天正华意电气设备有限公司 #接地电阻常德#-品牌厂家

常德接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

<常德>天正华意电气设备有限公司 #接地电阻常德#-品牌厂家

常德接地电阻测试仪?工作场所必须使用绝缘材质的工作桌或工作台，操作人员和被测体的间不得使用任何金属。在设计工作场所时，不允许出现需要操作人员跨越待测物去操作测试仪器的现象。工作场所必须保持整齐、干净。不使用的仪器和测试线请放到固定位置，一定要让所有人员都能立即分辨出在测件、待测件和已测件。测试站及其周边不能含有可燃气体及腐蚀性气体，不能在易燃物质旁使用测试仪。?操作人员规定本系列测试仪的操作具有危险性，误操作时会造成人员的伤害，这种伤害甚至是有生命危险的，因此使用人员必须先经过培训，并严格遵守用户手册。1.3 操作规定本系列测试仪输出5kVAC高压，测试时必须注意以下事项和规定，否则将危及生命！?禁止操作禁止重复开关机，每次开关机应间隔30s以上。禁止擅自打开机壳，测试仪必须由经过培训合格的工程师或技术员维护。?测试中注意事项操作人员必须佩戴绝缘手套。如果暂时离开操作区域或并不马上进行测试，必须关断电源。测试过程中，禁止碰触仪器测试端和被测体，以免触电。操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时，请取下。非合格的操作人员和不相关的人员应远离高压测试区。必须将本测试仪的接地端子与大地可靠连接。只有在测试时才连接高压测试线，不用的时候请及时取下，取用测试线（钳）必须握在绝缘部分，禁止直接触摸高压输出端（钳）。万一发生异常，请立即按STOP键，停止测试，并关闭电源。?必须记着下列要点非合格的操作人员和不相关的人员应远离高压测试区。随时保持高压测试区在和有秩序的状态。在高压测试进行中不碰触测试对象或任何与被测物有连接的对象。万一发生任何问题，请立即关闭高压输出。在直流耐压测试后，必须先妥善放电，才能进行拆除测试线的工作。

<常德>天正华意电气设备有限公司

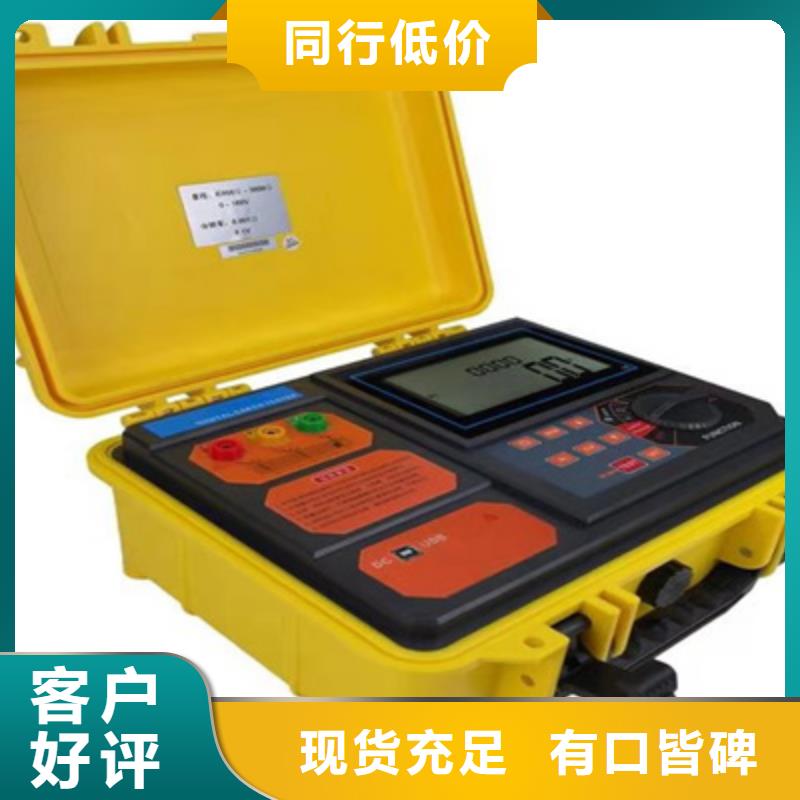

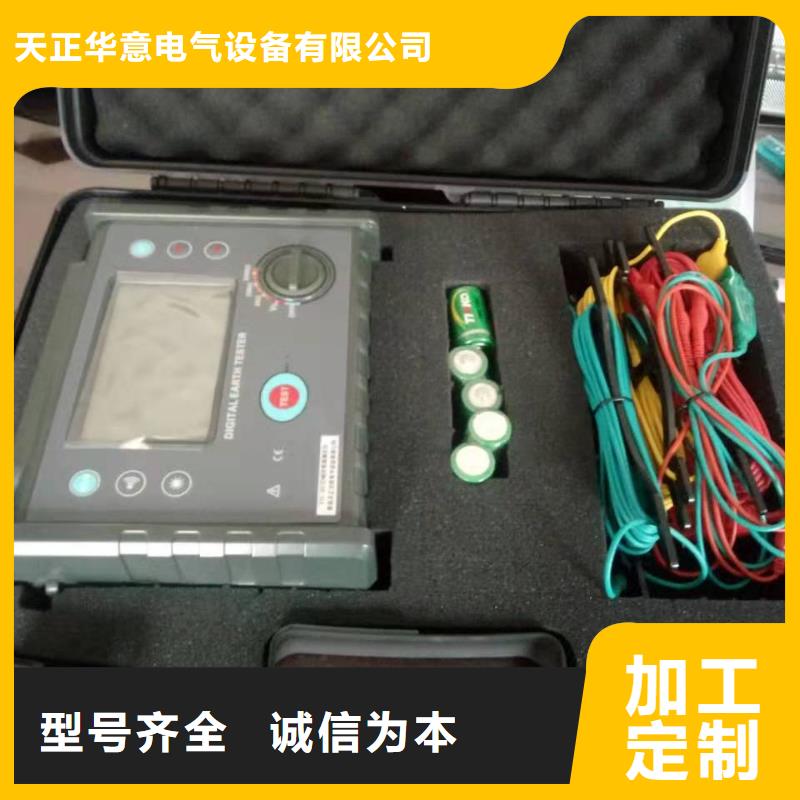

常德接地电阻测试仪接地电阻·土壤电阻率测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达20mA，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。TH-480接地电阻·土壤电阻率测试仪又名精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪，由主机、数据软件、测试线、辅助接地棒、通讯线等组成。主机专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光，棒图指示，一目了然。同时能存储2000组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。

#接地电阻常德#-品牌厂家

常德接地电阻测试仪本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（0～3.0A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二、概述目前国内接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后。针对上述现状，我国制订了行业标准DL/T475-2006和标准GB/T17949.1-2000。新标准对旧标准做了很多重要改变。为了方便广大现场测试和研究人员，我们根据这些标准，结合我们多年研究大型地网测试的实际经验，研制成功本仪器。工频接地阻抗，是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。工频接地阻抗以往被习惯地称为“工频接地电阻”。此名称的纠正，在标准GB/T17949.1-2000“接地系统的土壤电阻率，接地阻抗和地面电位测量导则部分：常规测量”以及电力行业标准“接地装置特性参数测量导则修订稿”（取代DL475-92）中作了阐述。本测量仪采用交流电流进行测试，故所测数值称为接地阻抗，而不再沿用以往的称呼“接地电阻”。在对接地装置进行测量时，由于受不平衡零序电流以及射频等各种干扰，使得测试结果产生很大的误差。

#接地电阻常德#-品牌厂家

常德接地电阻测试仪 长钳头:65×32mm2. 圆钳头:Φ32mm 扳机：控制钳口张合4. HOLD键：锁定/解除显示/存储5. POWER键：开机/关机/退出/组合数据6. MEM键：数据查阅键/组合数据7. AL报警功能键：报警功能开启/关闭/报警临界值设定8. 电阻测量切换键Ω/右箭头键9. ＊电流测量切换键A/左箭头键1液晶显示屏注仅限于C型。液晶显示1．液晶显示屏⑴.报警符号 电池电压低符号存储数据已满符号 数据查阅符号⑸. 2位存储数据组编号数字 电流、电压单位符号 电阻单位符号 ⑻.杂讯信号 数据锁定符号.钳口张开符号 .直流DC符号 十进制小数点 ⒀.4位LCD数字显示 交流AC符号2．特殊符号说明⑴. 钳口张开符号，钳口张开时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。Er”开机出错符号，可能开机时扣压扳机或钳口已张开。⑶. 电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。⑷. “OL Ω”符号，表示被测电阻超出了钳表的上量限。⑸. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。＊⑹. “OL A”符号，表示被测电流超出了钳表的上量限。⑺. 报警符号，当被测量值大于设定报警临界值时该符号闪烁显示，同时仪表发出间歇“嘟--嘟--嘟--”声。⑻. MEM存储数据已满符号，内存数据已满99组，不能再继续存储数据，MEM符号闪烁。⑼. MR查阅数据符号，在查阅数据时显示，同时显示所存数据的编号NOISE符号，当被测试接地回路有较大干扰电流时此符号闪烁显示，同时仪表发出“嘟--”提示声。此时不能保证测试的准确性。注：仅限于C型。3．显示示例⑴．钳口处于张开状态，不能测量开机出错指示Er(Error)被测回路电阻小于0.01Ω被测回路电阻为：5.1Ω⑸．被测回路电阻为：1Ω锁定当前测量值：2.1Ω自动存储为第08组数据⑹．查阅存储的第26组数据被测回路电阻为：0.028Ω＊报警功能启动，被测电流超过设定报警临界值电池电压低显示，此时不能保证测量的准确度被测量的电流为：8.40A锁定当前显示值作为第37组数据存储当前锁定值⑻．查阅所存第08组数据被测量的电阻为：30.0Ω此数据是在有很大干扰信号时测得
